VAD阅读笔记

1 模型构建¶

首先在train.py的main函数中构建 - model：class VAD - dataset：class VADCustomNuScenesDataset

进入custom_train_model，然后构建detector

在构建train_detector函数中，会构造runner，并在把一些必要的hook注册到runner里去，比如optimizer，lr等。

然后会执行runner.run函数，开始训练，在run函数中会调用train函数，输入为dataloader（注意，dataloader可能有多个，比如train的dataloader和test的dataloader）

在run函数中，调用train函数，从而进入run_iter函数（注意，在run_iter函数执行完后会进入到调用所有的hook，如果hook中有after_train_iter这个函数，就会执行，比如optimizer的hook中有after_train_iter这个函数，会调用loss.backward()）

在run_iter函数中会调用model的train_step函数（注意，这个model不是config文件中的model，而是包装了一层MMDataParallel，他是在custom_train_detector中构建的，所以首先会执行MMDataParallel的train_step函数，会把data中的container包装给去掉，只剩下原始的data，然后再调用真正模型的train_step函数）

在模型的train_step函数中，会把data解包，并调用实例的forward函数，即self(**data)。

data中imag的维度是，B，sequence_length,cam_num,通道数，高，宽

2 VAD前向传播（backbone和neck）¶

在模型的forward中会通过backbone和neck提取特征，如果_num_levels_=4，则会提取四个尺度的特征。这四个特征中，有三个是取的resnet50的2，3，4层（conv3_x,conv4_x,conv5_x）的输出，有一层是在fpn中通过maxpooling增加的。

restnet的输出：

下采样8倍，第一个维度是B和sequence_length相乘得到的

下采样16倍

下采样32倍

fpn的输出： 首先fpn会将resnet的所有特征映射到256个通道，然后下一层的特征上采样，并加到下一层，也就是说下采样32倍的特征会上采样2倍然后加到下采样16倍的特征上。继续上采样2倍，加到下采样8倍的特征图上。

此外，fpn中根据下采样32倍的特征，继续下采样2倍，得到第四个特征图。

其他三个特征图的维度为：

所有特征图均存在一个list中

提取完特征后会进入forward_pts_train函数中

3 VADHead 前向传播¶

3.1 transformer¶

3.1.1 encoder得到bev特征¶

接着会调用vad_head，首先进入transformer，得到bev特征，检测头隐藏状态，检测头初始位置，检测头最终位置，map隐藏状态，map初始位置，map最终位置：

这些会当作下边交互的输入。

在transformer的输入中，有三个参数比较重要，mlvl_feats，bev_querier，pre_bev

在transformer的forward函数中，首先会get_bev_features，在这里mlvl_feats会被concat成feat_flatten，并且记录好之前的size

然后会被送入encoder(bevformer)：

在bevformer的encoder中，首先会得到2d和3d的参考点，其中2d的参考点用于TemporalSelfAttention中的可变形注意力（bev_queries与pre_bev做attention），3d参考点用于SpatialCrossAttention的可变形注意力。

self.point_sampling用于将3d的参考点通过矩阵变换投影到6个相机中，并通过投影后归一化的uv值判断是否应该被mask（超过1说明超出图像，应该被mask）

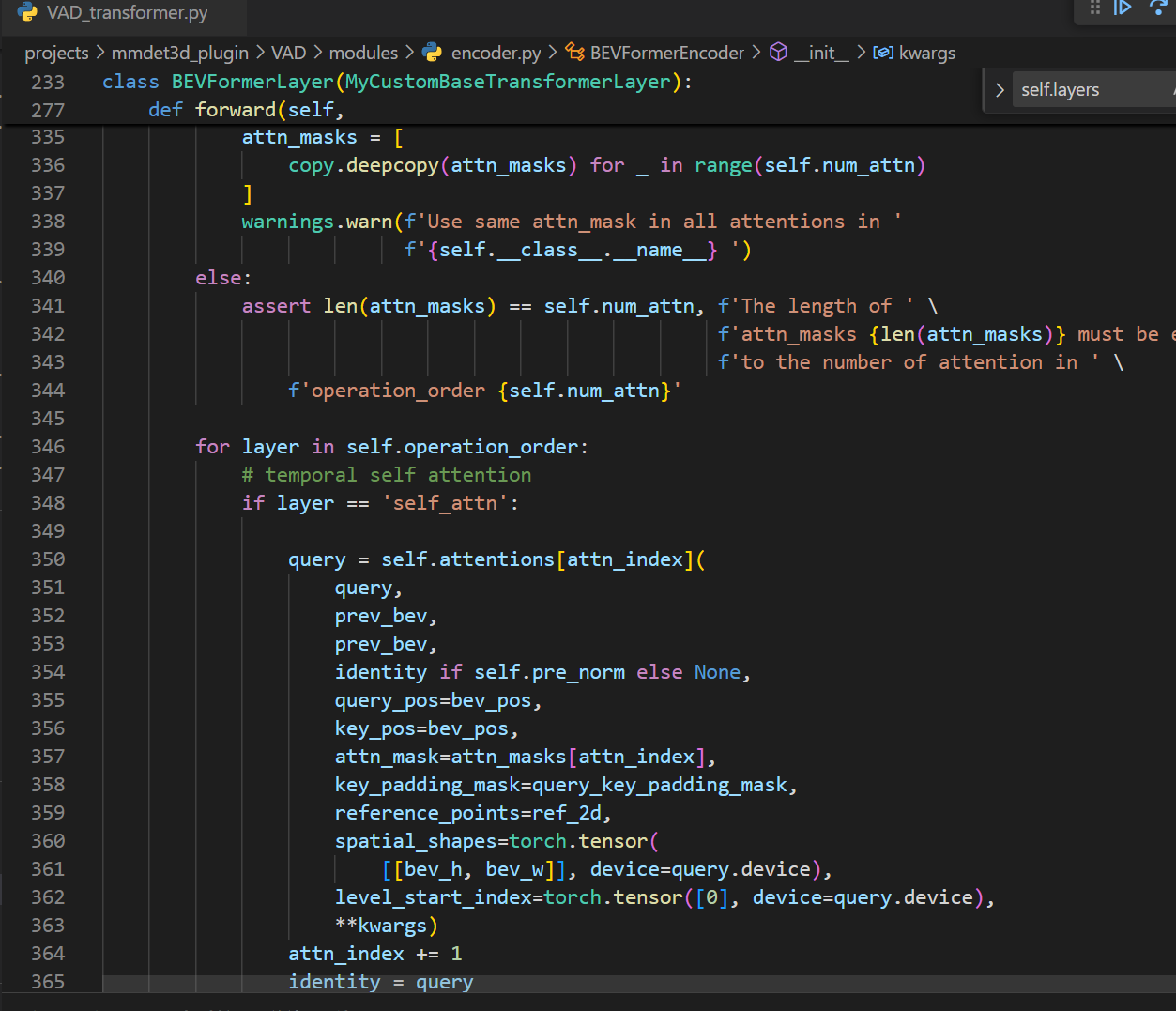

注意在encoder中，需要做TemporalSelfAttention（q是bev_queries，kv是pre_bev）

SpatialCrossAttention（q是bev_queries，kv是feat_flatten）

经过encoder之后得到bev_embed

3.1.2 decoder 输出目标检测和map检测¶

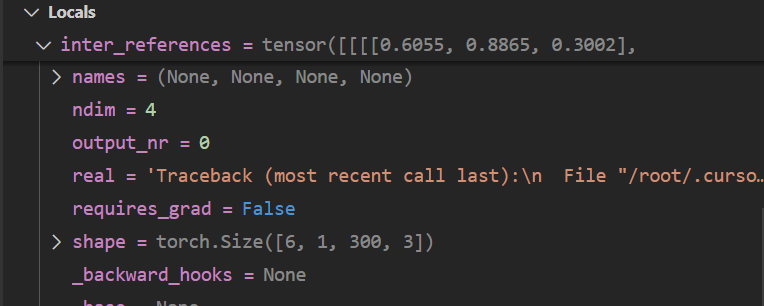

然后会进入decoder阶段（query为object_query，kv为bev_embed），需要注意的是，在decoder中，self attention是传统的attention，而cross attention是可变形注意力。而在encoder中，self attention（TSA）和cross attention（SCA）都是可变形注意力，
